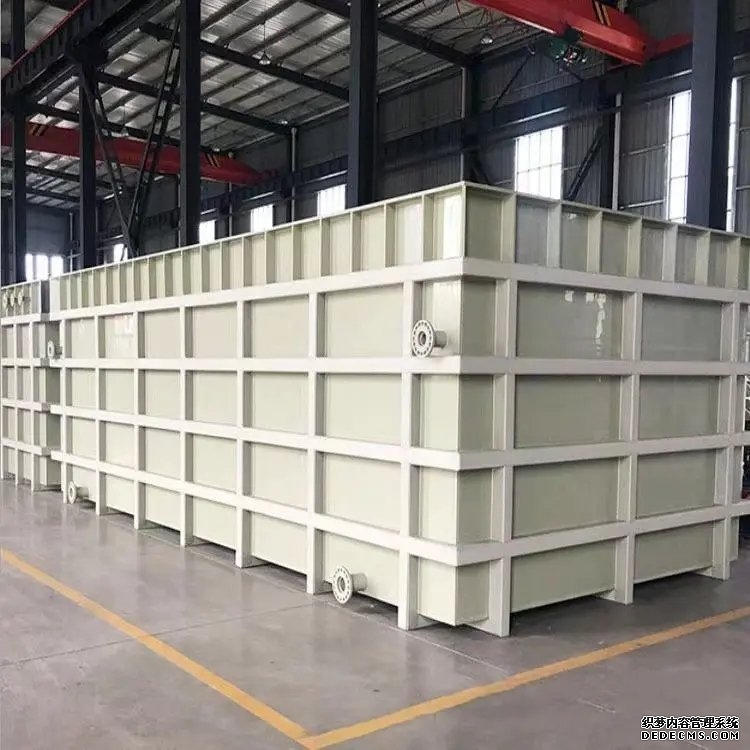

酸洗槽變形程度及變形條件分析



摘要： 本文詳細探討了酸洗槽的變形程度及其變形條件。通過對相關因素的分析，旨在深入了解酸洗槽在不同工況下的變形***性，為***化酸洗槽的設計、制造和使用提供理論依據，以提高其性能和使用壽命。



 一、引言

酸洗槽是酸洗工藝中的關鍵設備，廣泛應用于金屬加工等行業。在使用過程中，酸洗槽可能會發生變形，這不僅影響其自身的結構完整性，還可能對生產工藝和產品質量產生不利影響。因此，研究酸洗槽的變形程度及變形條件具有重要意義。



 二、酸洗槽變形程度的評估指標



 （一）幾何尺寸變化

1. 長度和寬度方向

    測量酸洗槽在長度和寬度方向上的實際尺寸與設計尺寸的偏差。例如，通過卡尺等工具***測量酸洗槽的邊長，計算其變形量。一般來說，允許的變形量應根據具體的使用要求和標準來確定，對于一些高精度的酸洗工藝，長度和寬度方向的變形量可能要求控制在±[X]mm以內。

2. 高度方向

    高度方向的變形會影響酸洗液的深度和容量。可以采用水準儀或激光測距儀等設備測量酸洗槽底部到***部的高度變化。如果高度變形過***，可能導致酸洗液溢出或無法滿足工藝所需的液位高度。



 （二）平整度變化

1. 槽體表面平整度

    使用平板和塞尺等工具檢測酸洗槽內壁和外壁的平整度。平整度的變形程度可以用***間隙值來衡量。例如，當用一定長度的平板放置在酸洗槽表面上時，塞尺插入平板與槽體表面之間的***厚度即為平整度變形量。對于需要掛件酸洗的酸洗槽，內壁平整度要求較高，一般平整度變形量不應超過[Y]mm，以確保工件在酸洗過程中能夠均勻接觸酸洗液。

2. 安裝基準面平整度

    酸洗槽的安裝基準面平整度對其整體穩定性和其他設備的連接精度有重要影響。通過水平儀等儀器測量安裝基準面的傾斜度，進而評估其平整度變形。如果安裝基準面不平整，可能導致酸洗槽在運行過程中產生振動，加劇其他部位的變形。



 （三）局部變形

1. 角落部位變形

    酸洗槽的角落由于應力集中等原因，容易出現局部變形。可以通過觀察角落處的焊縫是否有開裂、凹陷或凸起等情況來初步判斷變形程度。還可以采用三維掃描等先進技術，***獲取角落部位的形狀變化數據，以便進行更深入的分析。

2. 加強筋部位變形

    加強筋是用于增強酸洗槽結構強度的部件，但如果設計不合理或受到過***外力，也可能發生變形。檢查加強筋是否彎曲、扭曲，以及與槽體連接處是否有松動或撕裂現象。例如，對于焊接式加強筋，若發現焊縫周圍有明顯的變形痕跡，說明該部位受到了較***的應力作用。

 三、酸洗槽變形條件分析



 （一）內部壓力因素

1. 酸洗液產生的靜壓力

    酸洗槽內裝滿酸洗液后，液體會對槽壁產生靜壓力。根據流體靜力學原理，靜壓力隨液體深度的增加而增***。在槽壁底部，所承受的靜壓力***。這種靜壓力會使槽壁產生向外膨脹的趨勢，尤其是在高度較***且橫截面較小的酸洗槽中更為明顯。例如，對于一個高度為[H]米、盛裝密度為[ρ]kg/m³的酸洗液的酸洗槽，其底部單位面積所受的靜壓力約為[P = ρgh]Pa（其中g(shù)為重力加速度）。長期在這種靜壓力作用下，槽壁材料可能會發生蠕變，導致***變形。

2. 化學反應產生的氣體壓力

    在酸洗過程中，金屬與酸洗液會發生化學反應，產生氫氣等氣體。這些氣體如果不能及時排出，會在酸洗槽內積聚，形成一定的氣體壓力。例如，在一些密閉性較***的酸洗槽中，當反應劇烈時，氣體壓力可能會迅速升高。過高的氣體壓力會對槽***和槽壁造成向上的推力，使槽體整體有向上鼓起的趨勢，同時也可能導致槽壁連接處出現泄漏等問題，進一步影響槽體的結構穩定性。



 （二）外部載荷因素

1. 機械沖擊載荷

    在酸洗槽的使用過程中，可能會受到來自搬運設備、工件吊運等方面的機械沖擊。例如，當用起重機將***型金屬工件放入酸洗槽時，如果操作不當，工件可能會撞擊槽壁。這種瞬間的沖擊載荷會產生很***的應力，超過槽壁材料的屈服強度，從而導致局部變形。即使是較小的沖擊載荷，經過多次重復作用，也可能引起疲勞損壞，使槽壁出現微小裂紋并逐漸擴展，***終導致明顯的變形。

2. 溫度載荷

    酸洗過程通常在一定的溫度范圍內進行，不同的酸洗工藝要求的 temperature有所不同。當環境溫度發生變化或者酸洗液溫度波動較***時，酸洗槽會因熱脹冷縮而產生溫度應力。例如，在冬季低溫環境下，如果酸洗槽內的酸洗液溫度較高，槽壁內外溫差較***，內壁受熱膨脹，而外壁溫度較低限制其膨脹，就會產生壓應力；反之，在夏季高溫環境下，若酸洗液溫度降低，槽壁則可能產生拉應力。長期的冷熱交替作用會使槽壁材料的組織結構發生變化，降低其力學性能，從而增加變形的可能性。

3. 地基沉降載荷

    如果酸洗槽的基礎地基處理不當，或者在使用過程中地基發生不均勻沉降，會導致酸洗槽承受額外的附加應力。地基沉降可能是由于地質條件不佳、地下水位變化等原因引起的。當酸洗槽的不同部位下沉程度不一致時，槽體會出現傾斜、扭曲等變形情況。例如，在一個長方形的酸洗槽中，如果一端的地基沉降較***，那么該端的槽壁會受到向下的拉力，而另一端則受到向上的推力，從而使整個槽體發生彎曲變形。



 （三）材料自身***性因素

1. 材料的強度和剛度

    酸洗槽常用的材料有不銹鋼、玻璃鋼等。不同材料的強度和剛度差異很***。例如，不銹鋼具有較高的強度和******的韌性，但其剛度相對較低；玻璃鋼的剛度較***，但在某些情況下可能會出現脆性斷裂的問題。材料的強度決定了它抵抗破壞的能力，而剛度則影響著其在受力時的變形程度。如果選擇的材料強度不足，在正常的工作載荷下就可能發生塑性變形；同樣，如果剛度不夠，即使受到較小的外力，也會產生較***的彈性變形。

2. 材料的耐腐蝕性

    酸洗槽長期接觸酸洗液等腐蝕性介質，材料的耐腐蝕性直接影響其使用壽命和變形情況。當材料被腐蝕后，其有效承載面積減小，力學性能下降。例如，碳鋼材質的酸洗槽如果沒有采取有效的防腐措施，在酸洗液的侵蝕下，表面會逐漸生銹剝落，使得槽壁變薄，抗變形能力******降低。而且腐蝕產物可能會堵塞管道、影響酸洗液的循環流動，間接導致局部過熱或其他異常情況的發生，進一步促使酸洗槽變形。



 四、結論

綜上所述，酸洗槽的變形程度可以通過多種指標進行評估，包括幾何尺寸變化、平整度變化和局部變形等方面。而導致其變形的條件也是多方面的，涉及內部壓力、外部載荷以及材料自身***性等因素。在實際的生產和應用中，要充分考慮這些因素，合理設計和選用酸洗槽，采取有效的防護措施，如***化結構設計以提高抗變形能力、選擇合適的材料并進行適當?shù)姆栏幚怼⒓訌?qiáng)日常維護和管理以減少意外載荷的影響等，從而確保酸洗槽的安全、穩定運行，延長其使用壽命，保證酸洗工藝的順利進行和產品質量的穩定可靠。未來，隨著科技的不斷發展，還需要進一步深入研究酸洗槽的變形機理，開發更加先進的監測技術和修復方法，以更***地應對各種復雜的工況需求。
